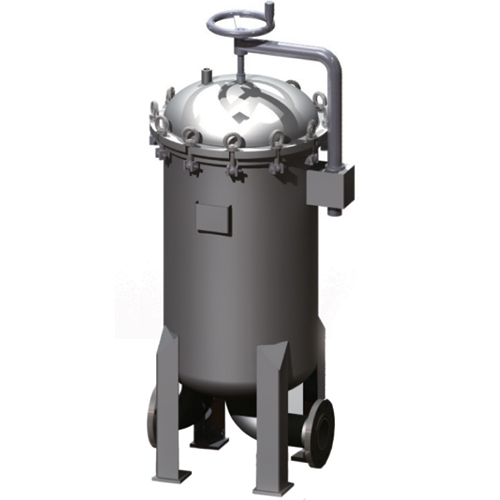

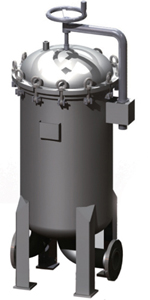

袋式過濾器
全部采用優質不銹鋼304或316L制造。過濾器內部流道光滑，無清洗死角。錐形網籃設計，使更換過濾袋更方便、快捷。設計在過濾袋內的把手使過濾袋的更換非常便捷。筒體上下法蘭的焊后二次加工，使密封面更為平整，杜絕滲漏。過濾器均經過高達設計壓力1.25倍的液壓測試，使過濾器更為安全可靠。每臺過濾器設計只有一個密封圈，大大降低因密封損壞而泄漏的幾率。過濾器外表面用噴丸亞光或鏡面拋光處理，美觀大方；內表面酸洗鈍化處理，提高抗腐蝕能力。
袋式過濾器
分成三部分：過濾器，支撐網籃，過濾袋。
要過濾的液體從過濾器側面左上進口壓入，自內而外穿過濾袋，透過濾層的液體即澄清液體從出口不斷排出，雜質則被截留在過濾袋的深層及表面，以達到過濾的目的。
以過濾袋的數量可分為：?jiǎn)未竭^(guò)濾器和多袋式過濾器兩種。
備注：
1. 以上過濾袋流量是以清水為基準的，實際流量要充分考慮流體粘度、過濾精度、雜質含量等技術參數的影響。
2.
設計壓力、進出口尺寸、進出口方位和高度、鎖緊方式等可以根據客戶要求定制。
型號 | 過濾袋數量 | A(mm) | B(mm) | F(mm) | 最大流量 (m3/h) | 進出口尺寸 |
WX-M2 | 2 | 1330 | 930 | 400 | 90 | 3" |
WX-M3 | 3 | 1350 | 950 | 500 | 135 | 4" |
WX-M4 | 4 | 1420 | 965 | 550 | 180 | 5" |
WX-M5 | 5 | 1450 | 985 | 600 | 225 | 6" |
WX-M6 | 6 | 1500 | 1000 | 650 | 270 | 6" |
WX-M8 | 8 | 1550 | 1020 | 750 | 360 | 8" |
WX-M10 | 10 | 1675 | 1060 | 900 | 450 | 8" |
WX-M12 | 12 | 1690 | 1075 | 950 | 540 | 10" |
WX-M14 | 14 | 1720 | 1090 | 1000 | 630 | 10" |
WX-M16 | 16 | 1750 | 1100 | 1050 | 720 | 10" |
WX-M18 | 18 | 1780 | 1130 | 1150 | 810 | 12" |
WX-M20 | 20 | 1800 | 1145 | 1200 | 900 | 12" |
WX-M22 | 22 | 1820 | 1160 | 1250 | 990 | 12" |
WX-M24 | 24 | 1850 | 1175 | 1300 | 1080 | 12" |
